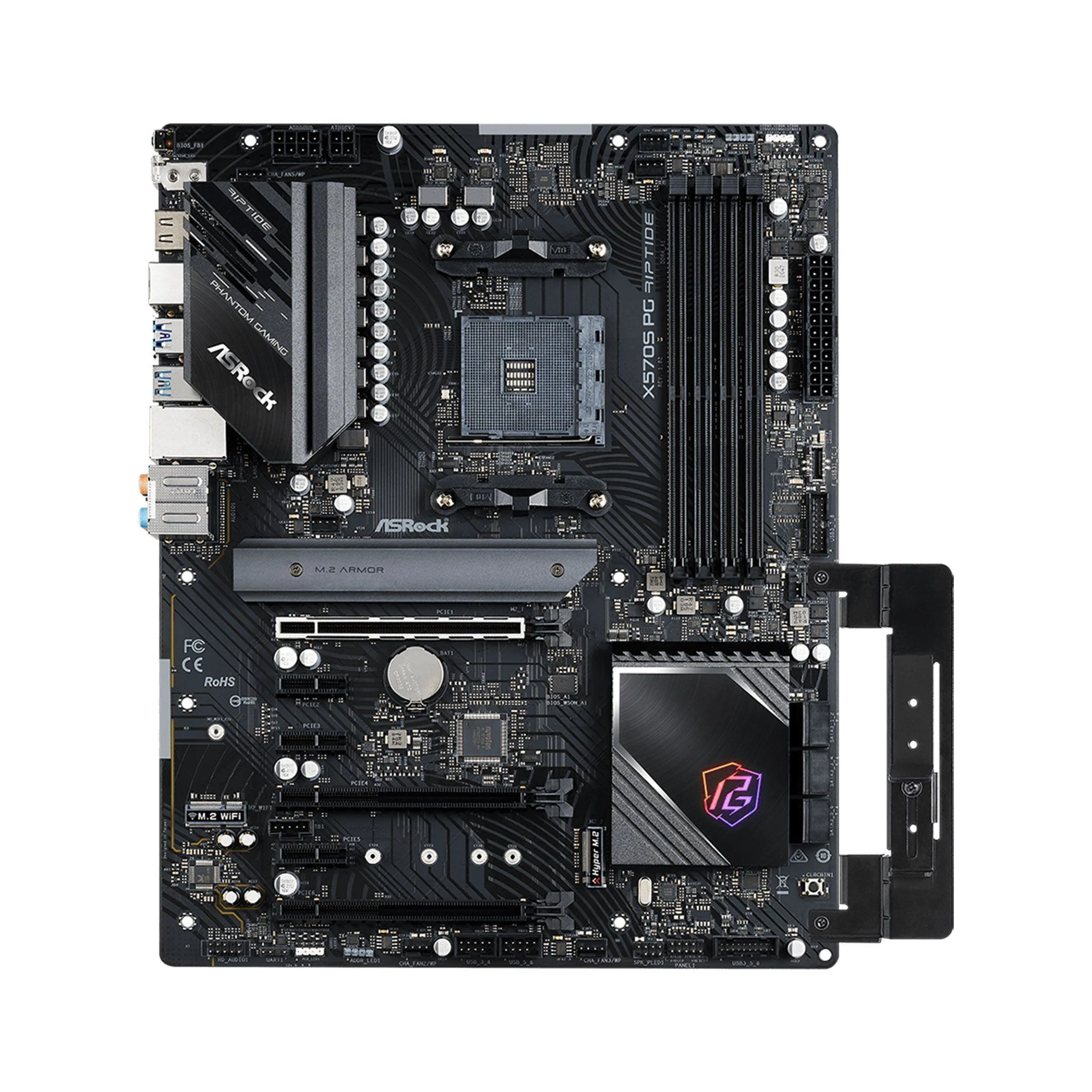

Bo mạch chủ ASRock X570S PG Riptide

Bo mạch chủ ASRock X570S PG Riptide
X570S PG Riptide là bo mạch chủ sử dụng chipset X570 nhưng tản nhiệt cho chipset đã hoàn toàn bị loại bỏ, thay vào đó là nó được làm mát thụ động bằng một khối Heatsink nhôm lớn. Trong khi đó B550 PG Riptide sử dụng chipset B550 với việc cắt giảm đi lane PCIe 4.0, còn lại mọi thứ gần như tương đồng với đàn anh.

Về mặt kĩ thuật, cả ASRock X570S PG Riptide lẫn B550S PG Riptide đều dựa trên socket AM4 có thể hỗ trợ tất cả các dòng CPU AMD Ryzen 3000/5000 Series/APU Series. Với thiết kế đầu cấp nguồn 8 + 4 pin EPS, mạch VRM 10 pha Digi Power ( Dr.MOS ). Hai bo mạch chủ đều hỗ trợ dung lượng bộ nhớ lên đến 128 GB với múc xung nhịp rất cao lên đến DDR4-5000 + (OC), VRM được bao phủ bởi một tấm tản nhiệt nhôm một mặt với thiết kế hợp kim nhôm XXL.Về cái tên sản phẩm, Riptide được đặt tên theo một loại dòng nước cụ thể có sóng mạnh xảy ra trong đại dương. Riptide không rõ ràng, nhưng mạnh, nhanh và mang một cú đấm mạnh mẽ; đây là triết lý thiết kế của dòng bo mạch chủ ASRock PG Riptide. Phân cấp sản phẩm của Riptide cũng rất rõ ràng, nằm trên so với Pro4 và dưới Steel Legend.

Tản nhiệt hợp kim nhôm lớn cho VRM và PCH – XXL Aluminum Alloy,có hiệu quả lấy đi sức nóng từ các mosfet và chipset để toàn bộ hệ thống được hoạt động ổn định hơn trong thời gian dài khi hoạt động tối đa sức mạnh.  Tuy nhiên, phần Heatsink cho SOC VCore ASRock lại không trang bị, nhưng điều này cũng không ảnh hưởng tới quá trình vận hành và hiệu năng.Đèn LED RGB của sản phẩm chỉ được trang bị ở thành phần PCH với logo PG nổi bật khi hoạt động. Trước đây khi mới ra mắt, các bo mạch chủ sử dụng chipset X570 phải sử dụng một quạt chất lượng cao để giải nhiệt (trừ X570 AQUA làm mát bằng chất lỏng). Tuy nhiên, với bản cập nhật vi mã AMD và tinh chỉnh BIOS của các kỹ sư, hầu hết các dòng X570 ra mắt ở hiện tại sẽ không cần đến quạt giải nhiệt này. Do đó,  ASRock X570S PG Riptide hiện mang đến một thiết kế không quạt mang tính cách mạng để đảm bảo hoạt động êm hơn và độ tin cậy cao hơn.X570S PG Riptide cũng được ASRock trang bị tính năng PCIe SteelSlot tức bọc thép nhằm gia cố chắc chắn hơn cho khe PCIE 4.0 x16 đầu tiên.  Hỗ trợ cho băng thông lưu trữ trên X570S PG Riptide ASRock cung cấp hai cổng Hyper M.2 giúp cắm các SSD định dạng phổ biến SSD M.2 2280 và 22110 mới nhất theo chuẩn PCIEx4 Gen 4 cho tốc độ truyền dữ liệu lên đến 64Gb/s. Trong đó cổng M.2 thứ nhất được trang bị Heatsink tản nhiệt, cổng M.2 thứ hai cũng đồng thời hỗ trợ các module M.2 SATA 3 6Gb/s . Có 6 cổng SATA 3 xoay ngang giúp đi dây dễ dàng hơn cho các hệ thống Hi end.

Mạch VRM được thiết kế tốt trong phân khúc nhằm có thể chạy các vi xử lý Ryzen 3000/5000 Series một cách tốt nhất. Đi sâu vào chi tiết, ASRock đã sử dụng controller Digital PWM uP9505, theo đặc tả kĩ thuật được cung cấp, đây là bộ điều khiển PWM kĩ thuật số đa phase, với số phase cung cấp (X + Y = 6) tuân thủ các thông số kỹ thuật của AMD SVI2. ASRock đã định cấu hình cho mạch VRM với thiết kế 4D+2, trong đó các phase cho CPU vCore và SOC đều được trang bị PowerStages Vishay SiC654 50A. Nhờ thiết kế theo dạng doubler với hai IC điều khiển phase channel uP1911R ở mặt sau PCB, nâng tổng số dòng DC cấp cho mạch là 400A vCore và 100A SOC.X570S PG Riptide hỗ trợ dual channel với support tối đa 128GB RAM DDR4 ECC và non ECC, xung nhịp cũng hỗ trợ rất cao lên tới DDR4 5000+(OC). Các khe này được ASRock mạ vàng 15μ chống nhiễu và oxy hóa. Để giúp quá trình ép xung hay kiểm nghiệm phần cứng được thuận lợi hơn cho các tay chơi, ASRock trang bị sẵn nút Clear CMOS nằm ở góc trái bo mạch và trên I/O Panel.Điểm đặc biệt hơn cả của ASRock X570S PG Riptide so với nhiều bo mạch chủ X570 trong phân khúc, đó chính là hãng đã áp dụng LAN Killer E3100 2,5Gbps, hỗ trợ Killer Prioritization Engine cho phép kết nối mạng đáng tin cậy nhất. Killer Prioritization Engine có thể xác định hàng nghìn tựa game, ứng dụng và trang web để ưu tiên cho các tựa game và nhu cầu kết nối khắt khe nhất trong thời gian thực, mang đến trải nghiệm trực tuyến không bị gián đoạn với thông lượng tốt hơn và độ trễ thấp nhất.Các VGA ở hiện tại có hiệu năng cao nhưng đi kèm vào đó là một thiết kế đồ sộ, đặc biệt là với các dòng VGA cao cấp, do đó khi lắp vào các hệ thống máy tính sẽ dẫn tới hiện tượng “sệ”, ảnh hưởng cả về mặt thẩm mỹ. Do đó, ASRock đã trang bị cho các bo mạch chủ PG Riptide thêm một giá đỡ cạc đồ họa, kết nối nó với bo mạch chủ và vỏ case bằng vít. Đồng thời còn có khả năng linh hoạt trượt lên và xuống để điều chỉnh hoàn hảo chiều cao cần thiết cho cạc đồ họa trên hệ thống.Cuối cùng, hãng trang bị thêm một khe cắm M.2 bổ sung để hỗ trợ WiFi nằm bên cạnh mạch âm thanh. I / O trên bo mạch chủ bao gồm 1 Antenna, 1 PS / 2, 1 HDMI, 1 SPDIF, 2 USB 3.2 Gen 2 Type-C, 4 USB 3.2 Gen 1, 2 cổng USB 2.0, 1 cổng LAN 2.5G và 7.1 kênh HD Audio jack được cấp nguồn bởi codec ALC897.
